一、产品介绍
“一体化污水提升设备”是长沙中梁供水设备有限公司自主研发的专为污水提升的智能产品。在设计思路上彻底颠覆了传统的提升方式,将“固液分离”、“反冲洗”、“一体化”、“智能化”等理念完美结合,设计出一系列污水提升智能设备。
1)“固液分离”是将污水中的杂物与污水完全分离,使水泵的叶轮不可能接触到它的杀手:缠绕物、硬物,确保水泵的使用环境正常,使其寿命大大延长,维修率极低;
2)“反冲洗”是利用水泵的压力,通过水力模型计算而将停留在固液分离器中的杂物反冲,提升到市政管网,同时还有一股高压水流反冲洗水箱底部,使污水中可能有的淤泥也无藏身之处,随水流被提升到市政管网;
3)“一体化”是设备整体一体化构造,无需新建污水池,占地面积小,投资省;
4)“智能化”是指它完全自动化运行,无须人为值守和操作。
二、适应条件
普通生活用水、厕所废水的提升。对于新建建筑物,使用前必须清洗管道内的建筑垃圾;
1)污水、废水的PH值范围:4-10;
2)中梁环保研发的这款产品,其污水、废水的温度范围为0℃-40℃;
3)对于餐厅、厨房的含油污水以及浴池含毛发废水,须进行隔油和除毛发处理后才能使用。
三、设备性能与技术参数的确定
一体化污水提升设备的排放流量应根据建筑物生活污水管道设计秒流量来确定。具体计算方法与公式可参照《建筑给水排水设计规范》GB50015-2003的有关章节进行。设备扬程计算应充分考虑水头损失,合理计算。

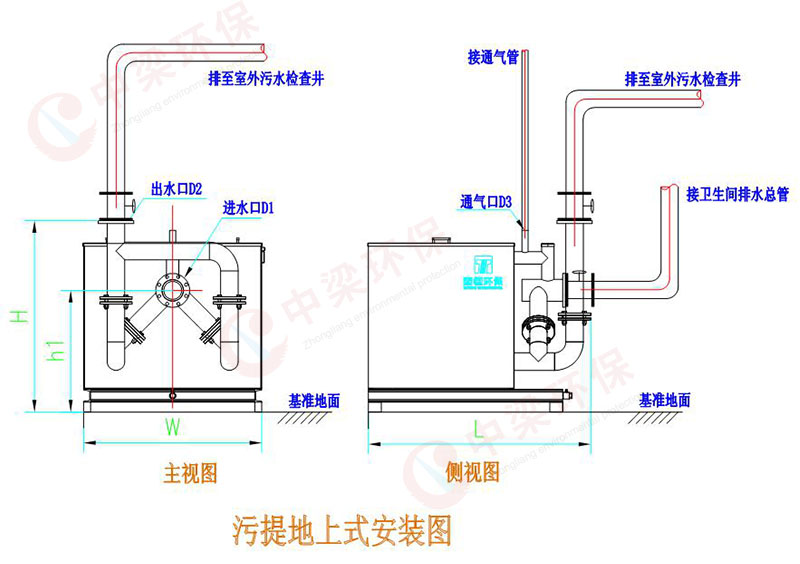

四、ZLWT系列公共型污水提升设备安装技术说明:
(1)采用地上式安装设备,要求地面平整;
(2)设备就位后,要求下端用地脚螺栓进行固定;
(3)设备进、出水口两端都必须安装闸阀,以便设备的调试及检修;
(4)设备通风管应连接到室外或与建筑物的排水通风系统连接;
(5)设备旁边应设有排水沟,便于维修排水和紧急事故的排水;
(6)其他未尽事宜请参照相应的国家规范。

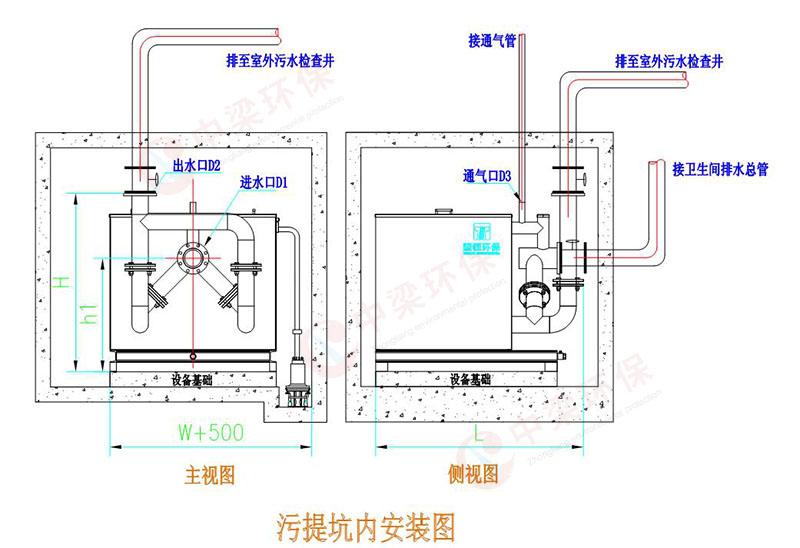

五、ZLWT系列公共型污水提升设备安装技术说明:
(1)采用坑式安装设备,需设预留坑。预留坑尺寸请参见设备安装尺寸表,要求坑内地面平整,有内置爬梯、照明装置和设备安装平台;
(2)预留坑的高度须确保设备就位后,污水能自流进入设备进水口;
(3)设备就位后,要求下端用地脚螺栓进行固定;
(4)设备进、出水口两端都必须安装闸阀,以便设备的调试及检修;
(5)设备通风管应连接到室外或与建筑物的排水通风系统连接;
(6)安装坑内应设有500mm×500mm×500mm的排水坑,用来安装辅泵,以便设备维修时排水和紧急事故排水;
(7)设备安装预留坑要求上部盖板方便打开,以便日后维护检修;设备检修时,打开人孔盖板通气半个小时后,在进行作业;
(8)其他未尽事宜请参照相应的国家规范。

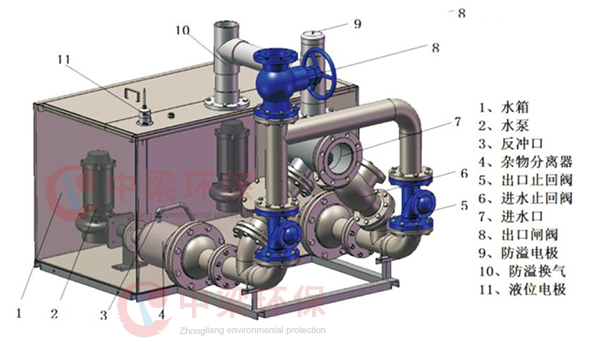

六、ZLWT系列产品示意图

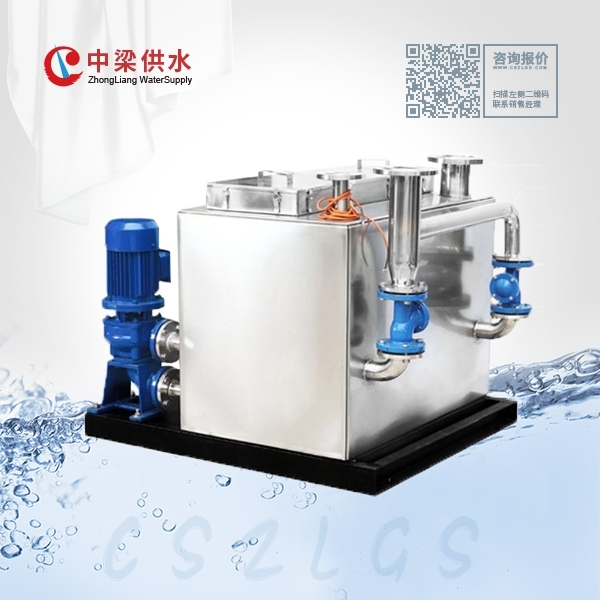

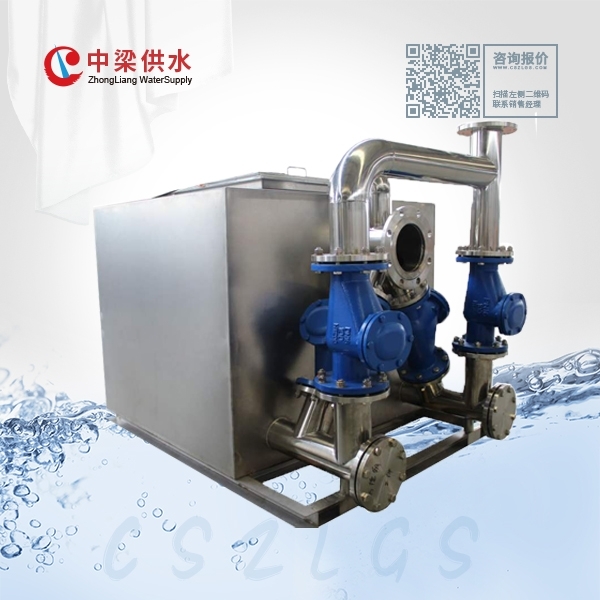

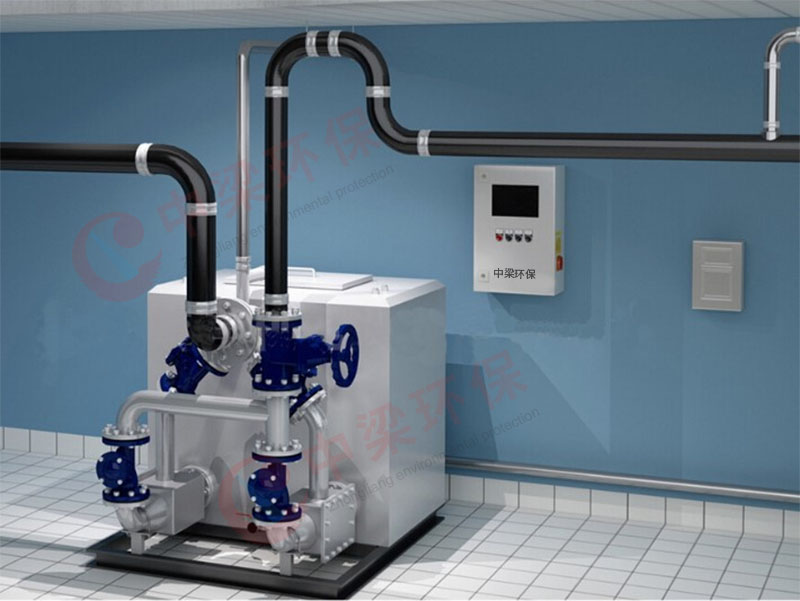

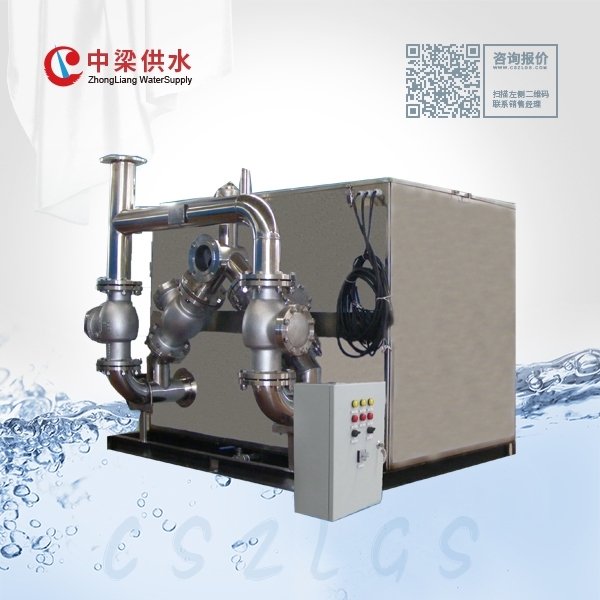

七、ZLWT系列产品现场图
八、ZLWT系列产品现场安装示图
